Лефу Многофункциональный преобразователь дифференциального давления LFM73

Серия многофункциональных цифровых дифференциальных датчиков/контроллеров давления LFM73 использует высокоточный MEMS-сенсор, светодиодный цифровой дисплей и выход передатчика для обнаружения перепада давления; он может полностью заменить стрелочный механический манометр; Диапазон измерения давления и единица измерения давления этого дифференциального датчика давления могут быть легко настроены на месте с помощью кнопок. Данный серии LFM73 дифференциальный датчик давления имеет корпус с классом защиты IP65 и подходит для систем управления энергопотреблением, отопления, вентиляции и кондиционирования воздуха (HVAC), управления VAV и вентиляторами, контроля загрязнения окружающей среды, измерения давления в статических трубопроводах и чистых помещениях, контроля вытяжных шкафов, наддува печей и управления вентиляцией котлов и других областей.

Получить цену Загрузить PDF

Передатчик

PUMP

Спецификация
Особенности
Приложения

Спецификация многофункционального дифференциального датчика давления LFM73

Измеряемая среда	Воздух или неагрессивные газы
Диапазон измерения	+100 Па, +1000 Па, +10000 Па
Перегрузочное давление	5 кПа (+100 Па); 10 кПа (+1000 Па); 80 кПа (+10000 Па)
Точность	±1,0% ВПИ
Рабочая температура	-20°C~80°C
Температурная компенсация	-10°C~60°C
Температура хранения	-40°C~85°C
Время отклика	0,5 с (по умолчанию) / 1,0 с / 2 с / 4 с
Степень защиты	IP65
Присоединение к давлению	Вогнутый штуцер Φ 6,5 мм
Выходной сигнал	4~20 мА (трехпроводная схема) / 0~10 В / RS485
Управляющий сигнал	2×SPST, 3 А – 30 В пост. / 250 В перем.
Источник питания	16–30 В пост. / 24 В перем. +20
%Способ подключения	Кабельный вывод сзади
Потребляемая мощность	≤1,5 Вт
Материал корпуса	Корпус из литого алюминия, панель из поликарбоната
Интерфейс связи	Стандартный интерфейс RS-485, протокол Modbus RTU
Key	Три кнопки
Дисплей	4-разрядный 0,8-дюймовый газоразрядный индикатор
Вес	390g

Габаритные размеры:


Модель изделия	Цвет провода	Red	Черный	Белый	Зеленый	Коричневый	Желтый	Gray	Blue
LFM73X-ANXX LFM73X-ABXX	Электрический сигнал	+24V	GND	Vout	Iout
LFM73X-ENXX LFM73X-EBXX	Электрический сигнал	+24V	GND	A+	B-
LFM73X-NRXX LFM73X-NDXX	Электрический сигнал	+24V	GND			Нормально разомкнутый контакт NO1	Общий контакт COM1	Нормально разомкнутый контакт NO2	Общий контакт COM2
LFM73X-ARXX LFM73X-ADXX	Электрический сигнал	+24V	GND	Vout	Iout	Нормально разомкнутый контакт NO1	Общий контакт COM1	Нормально разомкнутый контакт NO2	Общий контакт COM2
LFM73X-ERXX LFM73X-EDXX	Электрический сигнал	+24V	GND	A+	B-	Нормально разомкнутый контакт NO1	Общий контакт COM	Нормально разомкнутый контакт NO2	Общий контакт COM2
LFM73X-HNXX	Электрический сигнал	+24V	GND	A+	B-	Iout

НАПОМИНАНИЕ: Для других моделей изделия обратитесь к информации на корпусе для получения конкретной схемы подключения.

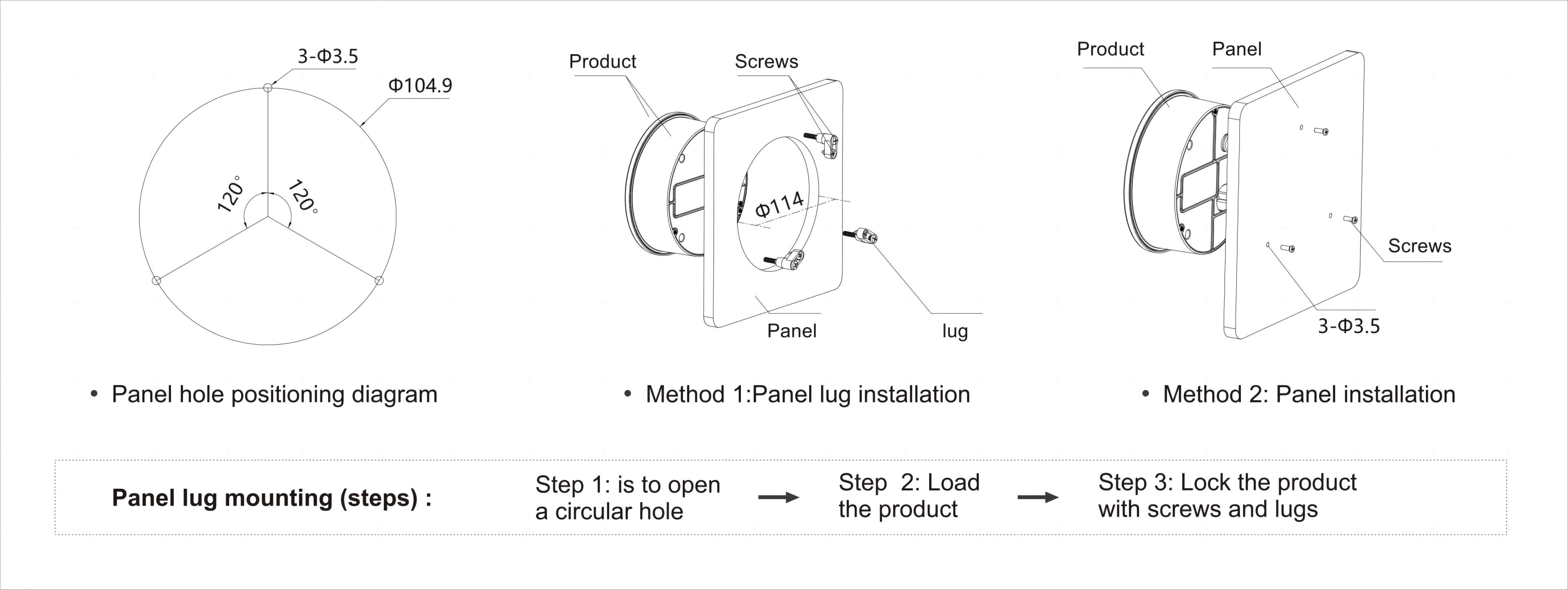

Меры предосторожности при монтаже:

Монтаж и подключение должны выполняться квалифицированными специалистами. При подключении необходимо отключить питание. Если преобразователь питается от источника 24 В переменного тока, рекомендуется использовать трансформаторно-развязанный источник переменного тока. При совместном использовании одного источника 24 В переменного тока с другим оборудованием необходимо обеспечить надежное соединение между 24 В и GND. В противном случае возможны непредсказуемые ситуации или даже повреждение оборудования.

Характеристики многофункционального дифференциального датчика давления LFM73

Высокоточный цифровой датчик давления на основе MEMS для обнаружения избыточного, вакуумметрического или дифференциального давления, лучшая альтернатива традиционным стрелочным механическим манометрам.
Универсальное устройство, объединяющее яркий светодиодный цифровой дисплей, переключатель
управление и выход передатчика.
Диапазон выходного сигнала внутреннего датчика регулируется, можно переключать различные
единицы измерения давления.
Встроенный зуммер, обеспечивает звуковую и световую сигнализацию, можно задать диапазон значений аварийного давления на месте.
Опциональный релейный выход или сигнализация, при этом светодиодная индикация.
Последовательная связь RS-485, поддержка стандартного протокола Modbus RTU.
Корпус из литого алюминия, обладает хорошей ударопрочностью, термостойкостью и т.д.
Нет движущихся частей, ударостойкий.
